燃气安全放散阀
RAF-**/**L(F)系列
一、用途
本产品具有超压放散、稳定压力的功能，对出现的后压升高进行排放以确保后端设备安全。
二、结构特点
动作精度高，响应速度快；
利用管网自身压力，无须外加能源；
超压自动放散；
安装、调试简便，操作、维护方便；
三、适用介质
天然气、煤气、石油液化气及其它无腐蚀性气体。
四、主要技术参数：
|
|
RAF-0.1/25L
|
RAF-0.1/50F
|
RAF-0.6/50F
|
|
进口压力范围：P1 MPa
|
≤0.1
|
≤0.1
|
≤0.6
|
|
整定压力范围：Ps MPa
|
≤0.1
|
≤0.1
|
≤0.6
|
|
排放压力范围：Pd MPa
|
≤1.15Ps
|
≤1.15Ps
|
≤1.15Ps
|
|
回座压力范围：Pr MPa
|
≤0.85Ps
|
≤0.85Ps
|
≤0.85Ps
|
|
公称通径DN
|
25
|
50
|
50
|
|
工作温度范围
|
-20～60℃
|
||

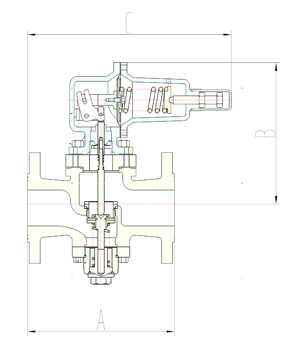

五、安装尺寸
RAF—**/** L（F）燃气安全放散阀主要由：执行器、阀口、放散阀调压弹簧、放散阀切断弹簧、阀体等件组成。尺寸见下表。
|
型号
|
主要尺寸（mm）
|
放散阀的 进、出口连接
|
||||
|
|
A
|
B
|
C
|
D
|
连接形式
|
连接尺寸
|
|
RAF-0.1/25L
|
120
|
152
|
180
|
32
|
螺纹连接
|
DN25
|
|
RAF-0.1/50F
|
230
|
417
|
325
|
250
|
法兰连接
|
DN50
|
|
RAF-0.6/50F
|
230
|
192
|
318
|
|
法兰连接
|
DN50
|
0.1/25L
0.1/50F
0.6/50F
