调压器安装与使用
发布时间:2014-03-25 点击率:5285
安装与使用注意事项
1. 安装
1)检查燃气输配管线压力是否在铭牌标示以内压力范围。
2)检查调压器上的气流箭头是否与安装管线的气流一致。
3)与其它设备相连时其间距无严格要求,以不碍操作和维护即可。
2.通气步骤
将传感器气动薄膜腔内的气体排空。
将手柄向开启方向缓慢旋转20—40度,以打开内旁通副阀瓣,使切断阀上下游压力平衡,同时观察整个系统是否正常。
继续转动手柄使主阀打开脱扣机构上扣,以保持其开启状态,然后关闭检测口旋塞。
3 .切断器动作压力设定:
若用户需自行调节动作压力时,请先打开传感器端部的动作压力设定弹簧护盖,旋进调整螺塞,切断阀动作压力设定值升高,反之则降低。
本公司出品的安全切断阀动作压力是根据用户要求设定,当用户调整了出口压力后,相应调整切断阀的动作压力。其动作压力应高于调压器的关闭压力。对于过压型切断阀,被监控的信号压力应低于切断阀动作压力设定值;对于失压型切断阀,则应高于动作压力设定值。
4.复位操作
a)查找并排除导致切断的故障。
b)缓慢稍微开启调压前端阀门导入前压后再关断该阀门。
c)关闭调压器后阀门只让微小气流通过,将传感器气动薄膜腔内气体排空。
d)将手柄向开启方向旋转20-40度以打开内旁通副阀瓣,此时有气流通过的声音,同时观察整个系统压力是否正常。若不正常,请再次查找原因,直至正常为止。
e)当气流声变缓且能再度拉动手柄很轻松时,继续拉动手柄直到上扣完成。
调压器安装、使用及维护
1.安装要求
●调压器的安装、使用、维护和维修都必须由有资格的专业人员进行,不规范操作造成的后果,本公司概不负责。使用方必须对有关人员进行培训或联系本公司售后服务
。
●调压器应安装在远离火源、震动、环境温度符合要求的地方。在环境温度较低的地区,冬季应对调压器前管道及阀体采取伴热措施并防爆。
1. 安装
1)检查燃气输配管线压力是否在铭牌标示以内压力范围。
2)检查调压器上的气流箭头是否与安装管线的气流一致。
3)与其它设备相连时其间距无严格要求,以不碍操作和维护即可。
2.通气步骤
将传感器气动薄膜腔内的气体排空。
将手柄向开启方向缓慢旋转20—40度,以打开内旁通副阀瓣,使切断阀上下游压力平衡,同时观察整个系统是否正常。
继续转动手柄使主阀打开脱扣机构上扣,以保持其开启状态,然后关闭检测口旋塞。
3 .切断器动作压力设定:
若用户需自行调节动作压力时,请先打开传感器端部的动作压力设定弹簧护盖,旋进调整螺塞,切断阀动作压力设定值升高,反之则降低。
本公司出品的安全切断阀动作压力是根据用户要求设定,当用户调整了出口压力后,相应调整切断阀的动作压力。其动作压力应高于调压器的关闭压力。对于过压型切断阀,被监控的信号压力应低于切断阀动作压力设定值;对于失压型切断阀,则应高于动作压力设定值。
4.复位操作
a)查找并排除导致切断的故障。
b)缓慢稍微开启调压前端阀门导入前压后再关断该阀门。
c)关闭调压器后阀门只让微小气流通过,将传感器气动薄膜腔内气体排空。
d)将手柄向开启方向旋转20-40度以打开内旁通副阀瓣,此时有气流通过的声音,同时观察整个系统压力是否正常。若不正常,请再次查找原因,直至正常为止。
e)当气流声变缓且能再度拉动手柄很轻松时,继续拉动手柄直到上扣完成。
调压器安装、使用及维护
1.安装要求
●调压器的安装、使用、维护和维修都必须由有资格的专业人员进行,不规范操作造成的后果,本公司概不负责。使用方必须对有关人员进行培训或联系本公司售后服务
。
●调压器应安装在远离火源、震动、环境温度符合要求的地方。在环境温度较低的地区,冬季应对调压器前管道及阀体采取伴热措施并防爆。
●检查燃气输配管线压力是否与调压器上的铭牌所印的适合压力范围相符。
●检查调压器上的气流方向指示是否与安装管线的气流一致。
●检查调压器上的气流方向指示是否与安装管线的气流一致。
●在调压器前端应安装过滤器和安全切断阀,以保证安全用气。

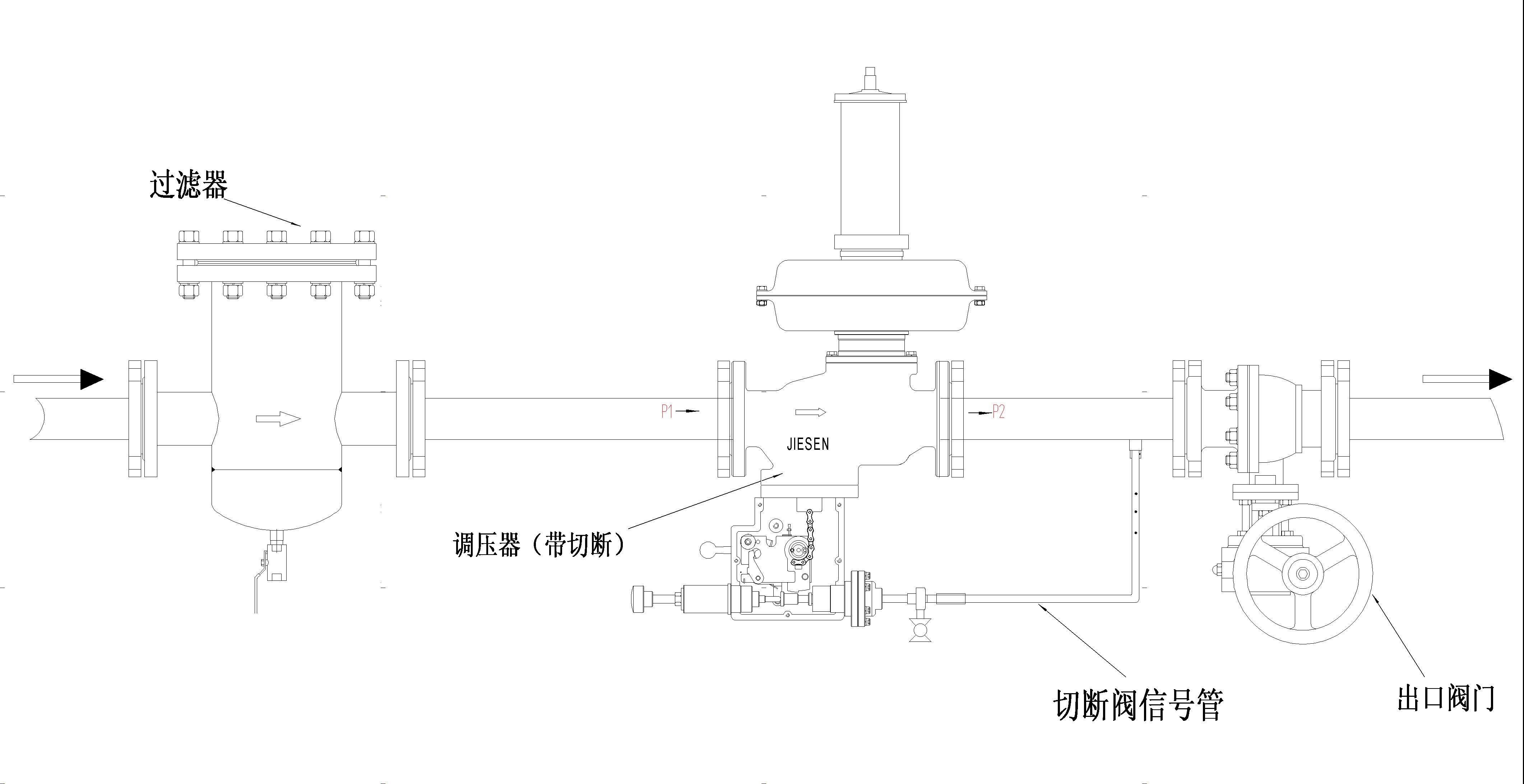

●水平安装(见图1)
调压器安装尺寸(图1)
2.通气运行
●过滤流过调压器前的燃气。
●过滤流过调压器前的燃气。
●打开调压器后面管道上的检测口阀门。
●慢慢地稍微打开调压器前端的进口阀门。
●慢慢地稍微打开调压器前端的进口阀门。
●用扳手慢慢旋动调节螺杆,使出口
压力达到设定值。顺时调节,出口压力升高;
反时调节,出口压力降低。(见图2)。出口压
力达到设定值后关闭检测口阀门。
●慢慢地稍微打开调压器后端的出口阀门。
压力达到设定值。顺时调节,出口压力升高;
反时调节,出口压力降低。(见图2)。出口压
力达到设定值后关闭检测口阀门。
●慢慢地稍微打开调压器后端的出口阀门。
●停留片刻直到气流稳定。
●将调压器前、后端的进、出口阀门全部打开。
●将调压器前、后端的进、出口阀门全部打开。
出口压力调节(图2)
3.调压器的维护
●用燃气嗅敏仪器(或皂液)检查调压器有无泄漏。
●检查调压器关闭压力。
●缓慢关闭调压器出口端阀门,在调压器出口端检测口接压力计,并打开开关。三分钟后记录关闭压力植,检查是否在正常范围内。调压器关闭压力正常的情况下无须对调压器进行拆修。
●对调压器外部进行清洁。
●清洁调压器内部:
当气体介质中含有较重的污物时,应定期对调压器内部进行清洁维修。根据气质和使用情况,建议每3-6个月,对易溶胀或老化的橡胶件如:阀瓣、平衡薄膜、○型圈等定期进行检查或更换,以保证安全供气和正常使用。
当介质为人工煤气时,建议维护周期缩短至1-3个月。运行管理部门应根据气质情况,适当调整维护周期。
维修前应先将调压器前后的进口和出口阀门关闭,泄掉压力;重装时应小心,以免损坏如阀门、平衡薄膜等零件;组装好后应检查各活动部件能否灵活运动;维修组装完后,按调压器通气运行方法进行维修后的设定,并用皂液检查所有连接密封部位有无泄漏。
●用燃气嗅敏仪器(或皂液)检查调压器有无泄漏。
●检查调压器关闭压力。
●缓慢关闭调压器出口端阀门,在调压器出口端检测口接压力计,并打开开关。三分钟后记录关闭压力植,检查是否在正常范围内。调压器关闭压力正常的情况下无须对调压器进行拆修。
●对调压器外部进行清洁。
●清洁调压器内部:
当气体介质中含有较重的污物时,应定期对调压器内部进行清洁维修。根据气质和使用情况,建议每3-6个月,对易溶胀或老化的橡胶件如:阀瓣、平衡薄膜、○型圈等定期进行检查或更换,以保证安全供气和正常使用。
当介质为人工煤气时,建议维护周期缩短至1-3个月。运行管理部门应根据气质情况,适当调整维护周期。
维修前应先将调压器前后的进口和出口阀门关闭,泄掉压力;重装时应小心,以免损坏如阀门、平衡薄膜等零件;组装好后应检查各活动部件能否灵活运动;维修组装完后,按调压器通气运行方法进行维修后的设定,并用皂液检查所有连接密封部位有无泄漏。
