调压器工作原理

发布时间:2014-03-25      点击率:3671

分享到:0

(一)直接式调压器工作原理
    介质从阀体的P1腔通过两个阀口流入P2腔,P2压力通过信号管反馈到调压执行器的下腔,使得主薄膜在P2压力的作用下克服弹簧的作用力,通过阀杆带动阀瓣向上移动,使阀口与阀瓣的开度减小,达到减压的作用。
   当调压器下游的用气量增大时,出口压力P2有下降的趋势。此时,主阀下腔的压力下降,使得主薄膜在弹簧的作用力下,通过阀杆带动阀瓣向下移动,使阀瓣与阀口的开度加大,从而通过阀口的气体流量增加,维持下游压力的恒定。
   当调压器下游的用气量减小时,其作用与上述过程相反,直到调压器关闭为止。
   注:调压器和切断器可以一起使用,也可以单独使用。

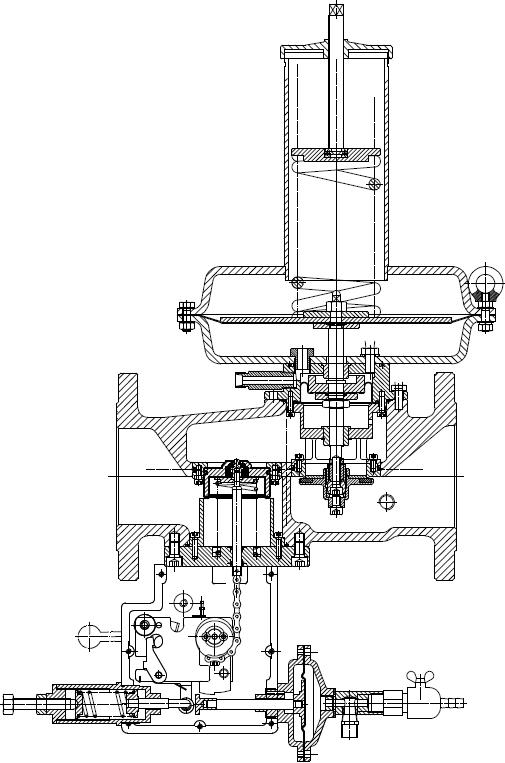

   直接式调压器工作原理图示

(二)间接式调压器工作原理
   间接作用式调压器主要由:指挥器、调压执行器、活塞、阀口切断执行器、笼型罩、主阀弹簧、阀体等件组成。
   调压器进口压力P1作为传输介质,经指挥器降压后,成为负载压力P3,作用在执行器机构膜下腔,出口或下游压力P2使执行器机构皮膜上腔气压力小于下腔气压力与平衡缸弹簧力一起,平衡负载压力P3,同时也反馈给指挥器控制弹簧力,调节指挥器阀口开度及负载压力P3。
   当出口压力P2下降,并低于指挥器控制弹簧的设定压力值时,指挥器控制弹簧的压力推动指挥器皮膜,于是将指挥器的阀口打开,使作用在执行器机构皮膜上的负载压力P3升高,这样执行器主皮膜在负载压力P3推动下将主阀口打开,向下游提供所需要的的燃气流量,而作用在执行器机构上过高的负力可以通过指挥器的排气孔或限流孔通过P2排向下游管道。
   当下游用燃气流量气量得到满足后,出口压力P2将升高,并作用在指挥器和执行器主皮膜上,一旦此压力超过了指挥器控制弹簧的设定压力,推动指挥器皮膜,压缩指挥器主调节头弹簧,带动指挥器阀口二级阀口关闭。如出口压力P2继续升高,使指挥器快放阀瓣脱离指挥器皮膜连接在一起的压板,指挥器二级阀口泄压口打开,接通P2与P3的通道,从而减小负载压力P3与P2的压差,使P2,P3达到平恒,调压器主阀口关闭。

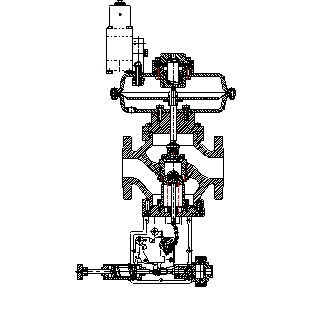

间接式调压器工作原理图示
