切断器结构及工作原理
发布时间：2014-03-25 点击率：3365
1.切断阀由主阀，脱扣机构，调节装置，传感器组成。
2.主阀内设有主阀瓣和内旁通副阀瓣。
3.脱扣机构由凸轮和三个脱扣臂组成，另设有手动关闭旋钮。
4.传感器由气动薄膜、撞块和压力设定弹簧组件等组成。
当信号压力失常，超过（过压型）压力设定值时，传感器受气动薄膜带动撞块移动，使脱扣机构动作，使主阀迅速关闭。达到保护调压器及计量仪器等下游设备的作用。
.jpg)

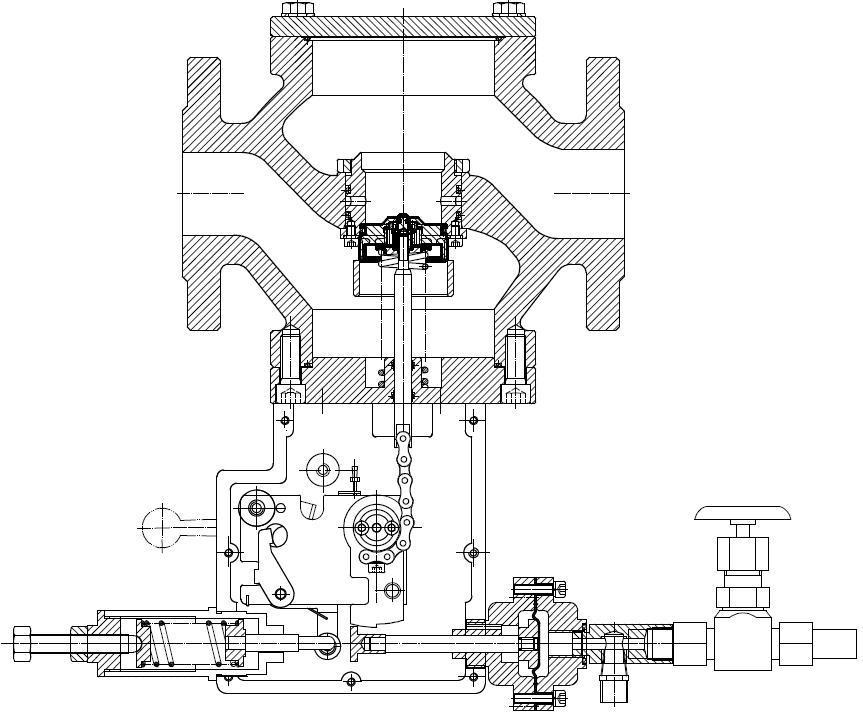

切断器主要结构图
